電子材料是指在電子技術和微電子技術中使用的材料，包括半導體材料、介電材料、壓電及鐵電材料、磁性材料、某些金屬材料、高分子材料以及其他相關材料，其中重要的是半導體材料。

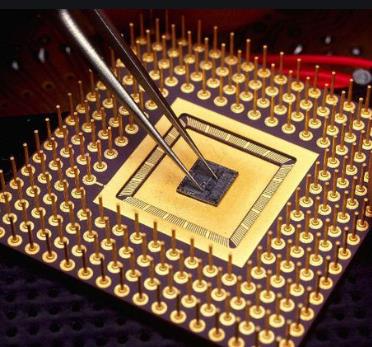

在電子和微電子技術中，半導體材料主要用來制做晶體管、集成電路、固態激光器的探測器等器件。1906年發明真空三極管，奠定了本世紀上半葉無線電電子學發展的基礎，但采用真空管的裝備體積笨重、能耗大、故障率高。1948年發明了半導體晶體管，使電子設備走向小型化、輕量化、省能化，晶體管的功耗僅為電子管的百萬分之一。1958年出現了集成電路。集成電路的發展帶來了電子計算機的微小型化，從而使人類社會掀開了信息時代新的一頁。目前制造集成電路的主要材料是硅單晶。硅的主要特性是機械強度高、結晶性好、自然界中儲量豐富、成本低，并且可以拉制出大尺寸的硅單晶。可以說，硅材料是大規模集成電路的基石。
硅固然是取之不盡、用之不竭的原材料，但化合物半導體材料，如砷化鎵很可能成為繼硅之后第二種重要的半導體材料。因為與硅相比，砷化鎵具有更高的禁帶寬度，因而砷化鎵囂器件可以用于更高的工作溫度，又由于它具有更高的電子遷移率，所以可用于要求更高頻率和更高開關速度的場合，這也就使它成為制造高速計算機的關鍵材料。砷化鎵材料更重要的一個特性是它的光電效應，可以使它成為激光光源，這是實現光纖通訊的關鍵。因而預計砷化鎵材料在世紀之交的90年代將有一個大發展。
在高真空條件下，采用分子速外延（MBE）、化學氣相沉積（CVD）、液相外延（LPE）金屬有機化學氣相沉積（MOCVD）、化學束外延（CBE）等方法，在晶體襯底上一層疊一層地生長出不同材料的薄膜來，每層只有幾個原子層，這樣生長出來的材料叫超晶格材料。超晶格的出現將為半導體材料、器件的發展開辟更新的天地。
